DT1
申回系统

DT1

AI全智能中压开关设备

下载DT1介绍手册
DT1是卡奥斯好品海智最新研发的12kV户内AI全智能交流金属封闭中压开关设备(以下称:AI全智能中压开关设备DT1),广泛应用于电力系统、工业系统、交通运输和基础设施等重要领域。产品采用先进设计理念和前沿智能技术,集智能检测、智能诊断和智能管理为一体,实现设备全生命周期管理,体现了更安全、更可靠、更绿色的核心价值,给用户带来了智能开关设备全新的使用体验。

产品标准

Product Standards

AI全智能中压开关设备DT1及断路器VH1符合以下标准

中国国家标准

-GB/T 1984

-GB/T 3906

-GB/T 11022

-GB/T 16927.1

国际电工委员会标准

-IEC 60694

-IEC 62271-100

-IEC 62271-102

-IEC 62271-200

中国能源行标准

-NB/T 42044

产品特点

Product Features

更安全

创新产品

继电保护“死区”长度极短

模块化设计

保证设备完全互换

高压部件集中安装组成可移开手车

提高现场作业的安全性和便利性

更可靠

采用均衡电场和高效绝缘的理念

提高产品可靠性

完整的联锁机构

有效防止人为误操作

一体式电弧释放装置

彻底消除开关设备内电弧对运行人员和环境的危害

更方便

实现全生命周期管理

评估设备健康状态、预测设备故障隐患、模拟设备运行寿命

智能除潮器替代传统加热器

每台每年可节省用电1000度以上

产品高度仅1900mm

所有部件的布置均方便运行人员日常操作和观察

产品结构

Product Structure

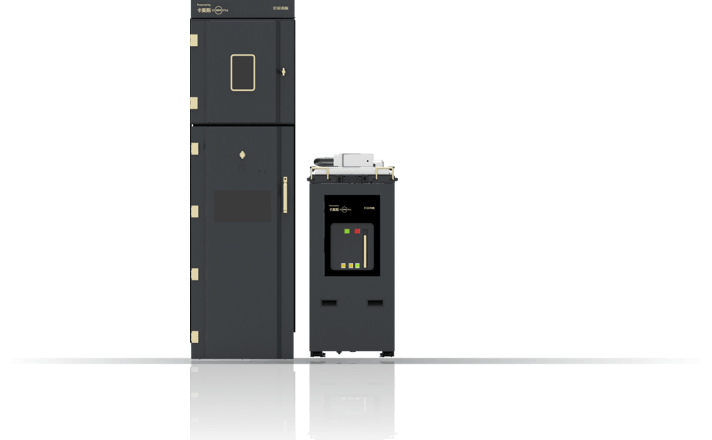

AI全智能中压开关设备DT1由柜体和可移开式断路器功能手车组成。柜体分为(A)主母线室、(B)功能手车室、(C)电缆室、(D)电弧释放装置、(E)控制仪表五个隔室,各隔室间由金属板进行隔离。

AI全智能中压开关设备DT1外壳和隔板采用高强度、耐腐蚀覆铝锌钢板,经数控机床加工,在专用工装夹具上由螺栓铆接而成,保证产品尺寸统一及很高的机械强度。产品外壳防护等级达IP4X,内部隔室间防护等级达IP2X。
AI全智能中压开关设备DT1各高压隔室顶部安装特殊结构压力释放板和电弧释放装置。当产生电弧时,高压隔室内气体压力急剧升高,压力释放板快速打开,高温、高压气体立刻释放进入一体式电弧释放装置直至冷却。产品高强度门板可以保证操作人员安全,贯通的主母线室用金属板隔开,能有效防止电弧蔓延,相邻设备拼接为一体时,侧板之间形成4mm空气缓冲层,可减缓电弧对相邻设备的影响。
D 电弧释放装置

A 主母线室

C 电缆室

E 控制仪表室

断路器功能手车

B 功能手车室

电弧释放装置

电弧释放装置安装在产品顶部,按设备依次相连贯通,产品各高压隔室顶部设快速压力释放板,当产生电弧时,对应高压隔室压力释放板在高压气体作用下快速打开,高温、高压气体立刻释放进入电弧释放装置直至冷却,电弧释放装置的安装避免了带有金属颗粒和其他有毒物质的高温、高压气体直接释放至变电站内,对人员和其他设备造成不可预料的伤害。

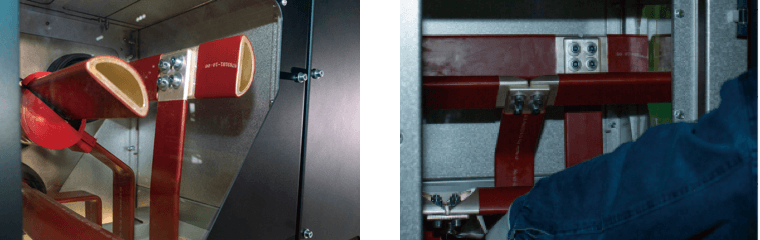

主母线室

利用电流集肤效应和电场均衡原理,产品主母线采用D型铜排,分支母线采用带R5圆角矩形铜排,固定于断路器静触头上,不另设固定绝缘子,不仅提高了母线的动、热稳定能力,而且避免了因绝缘子表面积灰导致闪络的故障。铜排由Raychem热缩套管包覆,具有很高的绝缘性能。主母线室离地面高度仅1200mm,母线布置十分方便现场连接主母线和绝缘套管。

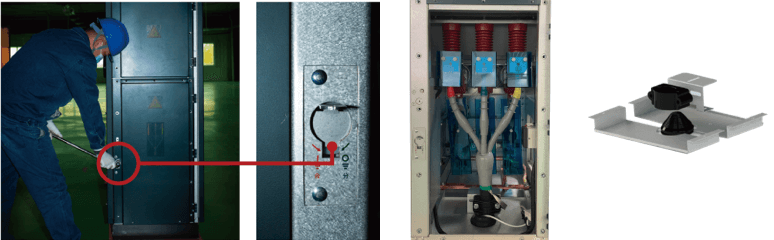

电缆室

电缆室安装手动或电机驱动接地开关,仅在电缆侧失电时,才能在柜后电缆室门板侧操作接地开关合闸,打开电缆室门,防止误入带电间隔。电缆室设电缆连接母线,每相最多可连接6根电缆,电缆接线搭接高度大于700mm,方便施工。电缆室底板采用拼板结构,安装电缆固定夹和变径密封圈,方便现场拆卸和施工。

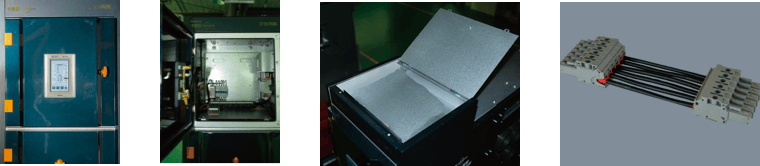

控制仪表室

AI全智能中压开关设备DT1控制、保护、测量和信号等功能元件安装在控制仪表室。控制仪表室面板采用凸门设计,立体美观,元件布置面积充裕,适合智能化产品的各种配置。
控制仪表室内部空间宽敞,方便安装各类继电器、仪表和端子。端子排按功能布置,方便接线和检查,采用线槽布线,清晰整洁。控制仪表室顶部设二次小母线室,可安装电源小母线、控制小母线和电压小母线等多种功能小母线,小母线采用标准导线,设备间小母线连接采用插拔式连接端子,方便操作。

断路器功能手车

AI全智能中压开关设备DT1配置最新研发的VH1断路器功能手车,集断路器,互感器和避雷器为一体组成可移开功能手车,具有优异的电气和机械性能,新颖的手车结构充分体现了“以人为本,安全第一”的理念,极大提高了现场作业的安全性和便捷性。

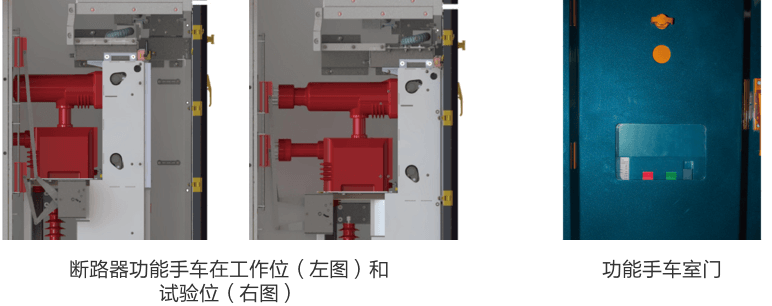

功能手车室

功能手车室设“试验”和“工作”位,断路器功能手车在专用导轨上移动,断路器静触头盒活门随断路器功能手车的移动能自动打开或关闭。断路器功能手车仅在功能手车室门关闭时才能移动,门板设10mm厚防爆玻璃观察窗,可方便辅助观察断路器功能手车位置,断路器分、合状态及合闸弹簧状态。

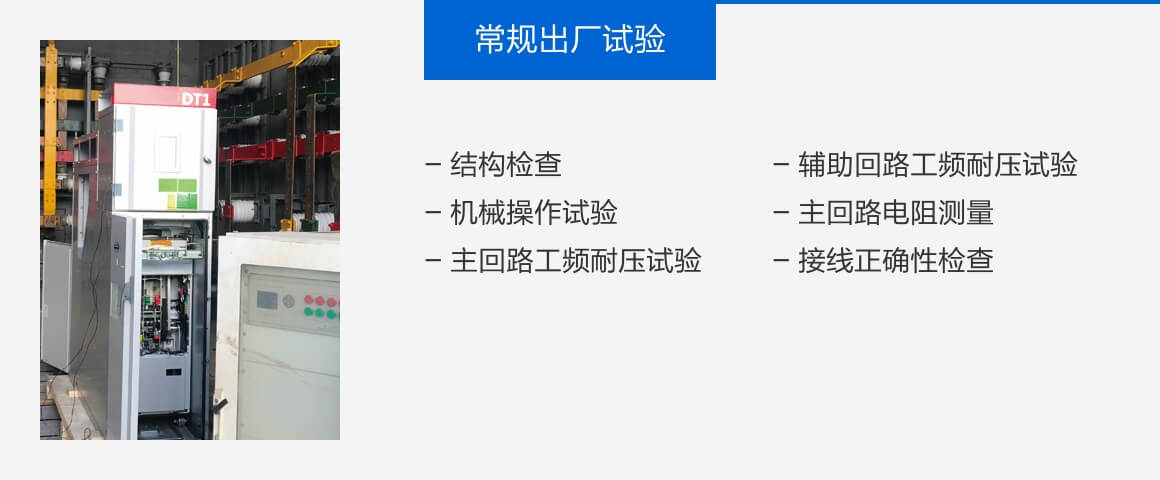

试验

Test

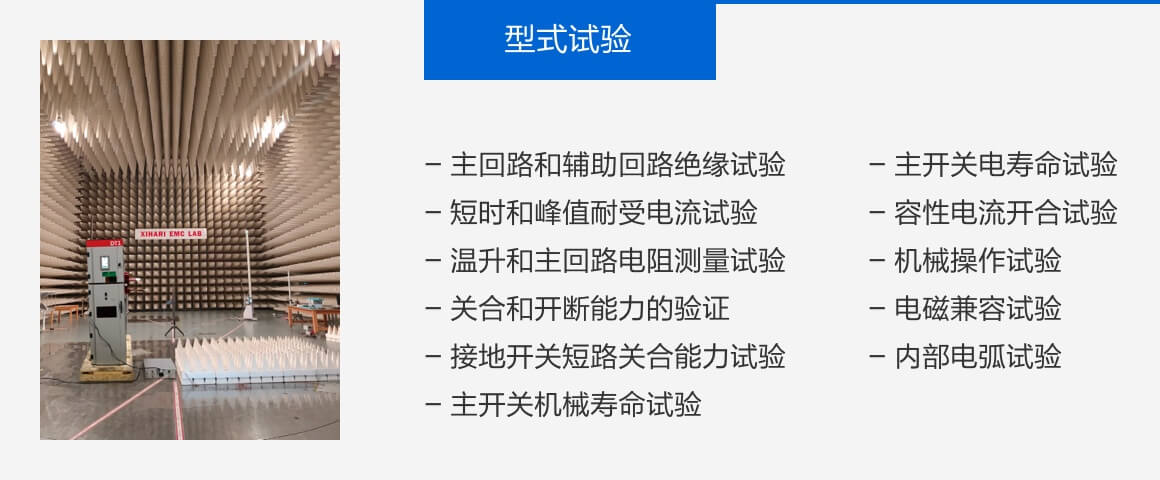

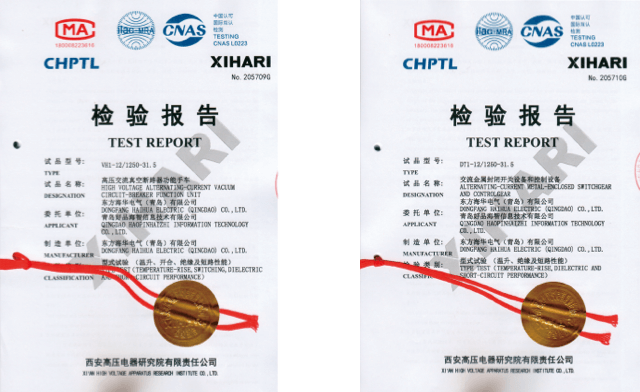

AI全智能中压开关设备DT1按中国国家标准(GB/T3906-2020)和能源行业标准(NB/T42044-2014)进行型式试验。型式试验按标准规定考虑了最恶劣工况对产品的影响,因此,试验结果适用于设备正常运行时的所有工况。产品出厂前按标准进行常规试验,检查产品的基本功能,验证产品与客户合同的一致性。

申回系统

好品海智智慧配电设备全生命周期管理系统

好品海智智慧配电设备全生命周期管理系统集控制、测量、信号、通讯和分析为一体,利用传感技术和物联网概念,将传统开关设备、现代通讯技术和智能专家系统高度集成,实现设备状态可知可控,对电力开关设备进行统一管理,实现设备智能化、操作自动化、电能可视化和管理集约化。
下载系统介绍手册

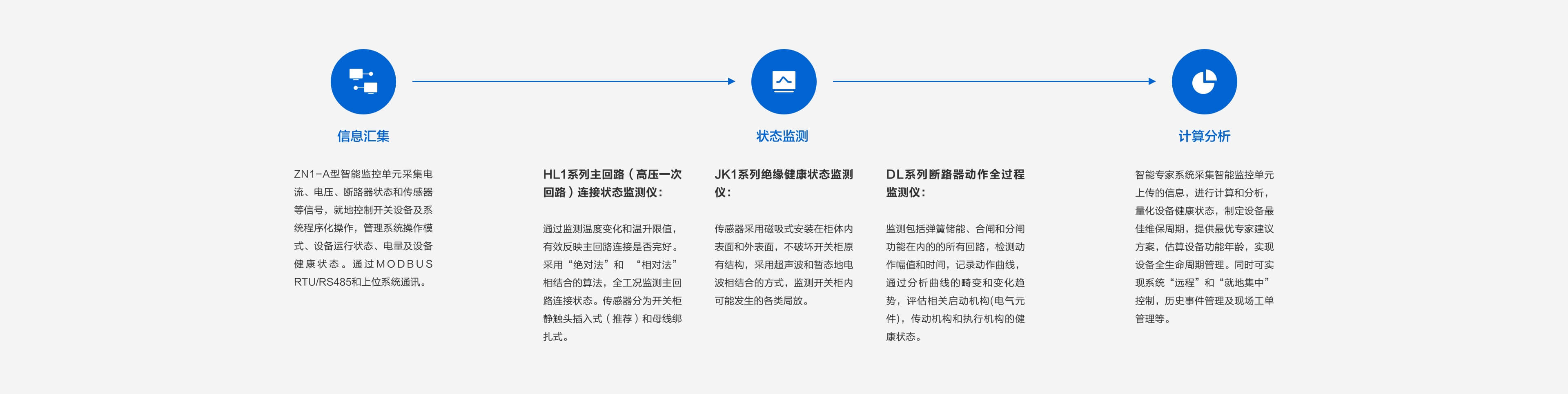

系统分为状态监测,信息汇集以及计算分析三个功能层,监测开关设备主回路连接,绝缘健康和断路器动作全过程等开关设备重要参数,智能评估设备健康状态,预测设备故障隐患,模拟设备运行寿命,进而提高生产效率。

好品海智智慧配电设备全生命周期管理系统设计开放的通讯接口和数据平台,通过TCP/IP协议及RJ45接口和上游系统或第三方系统进行通讯,可以将开关设备的上、下游设备,包括变压器、电机及电容器等设备纳入统一管理。

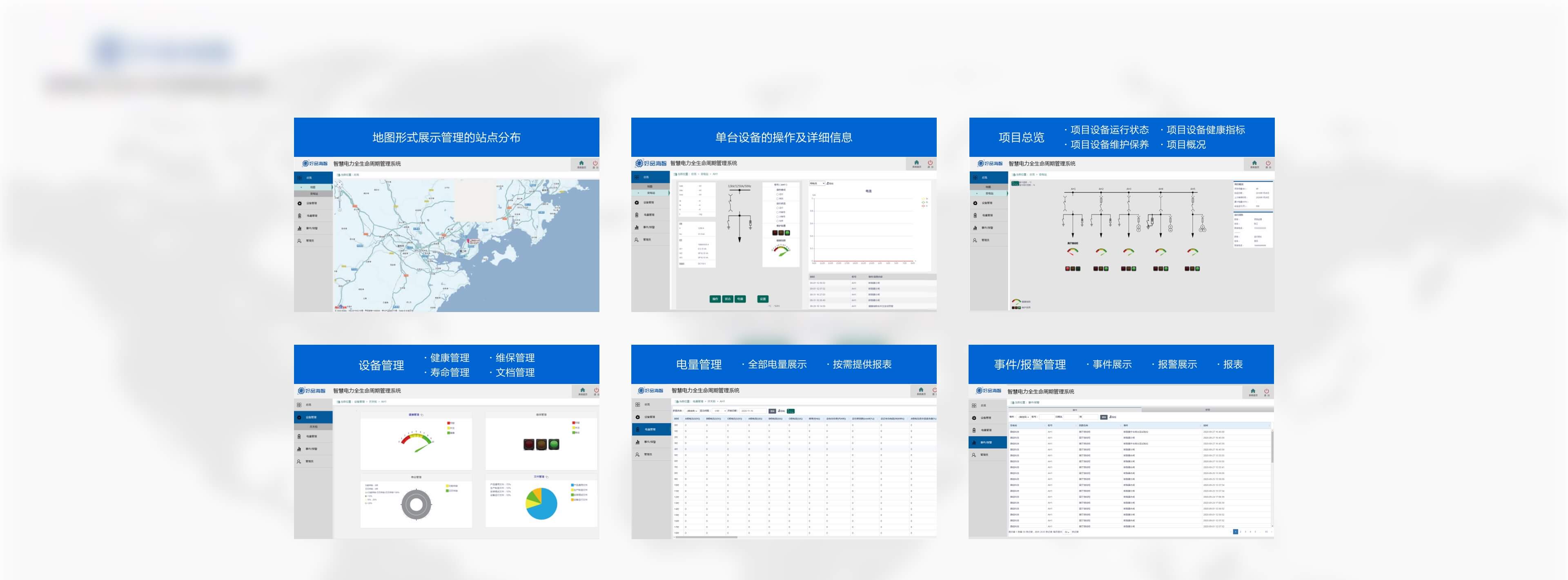

系统功能

System Functions

智能除潮器

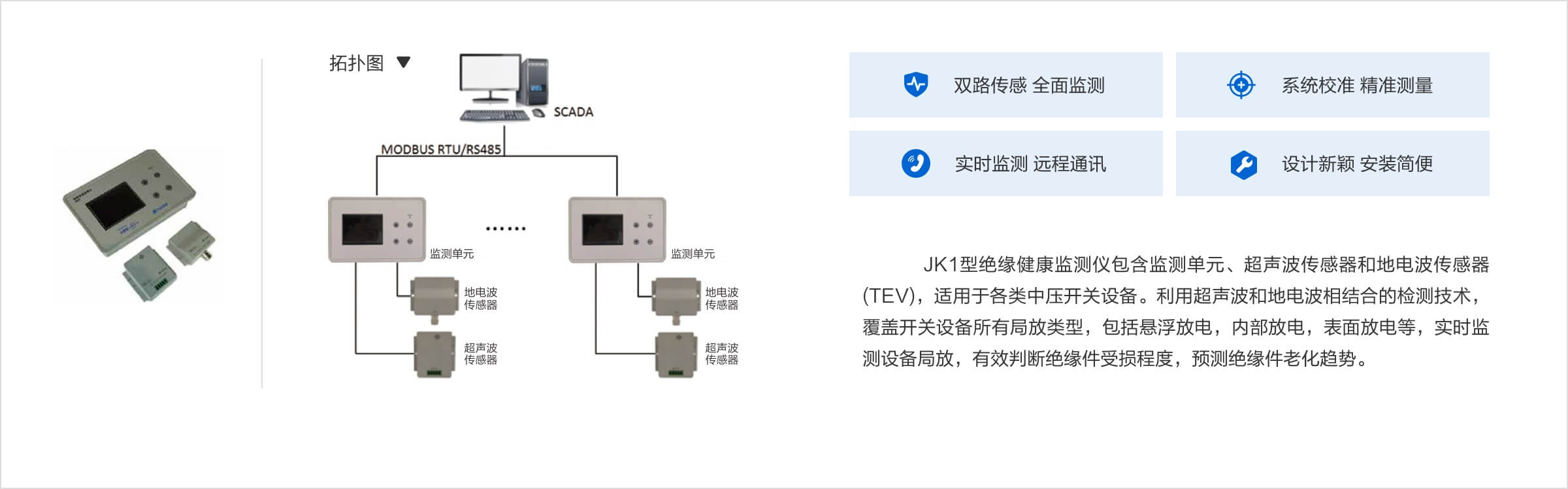

绝缘健康监测仪

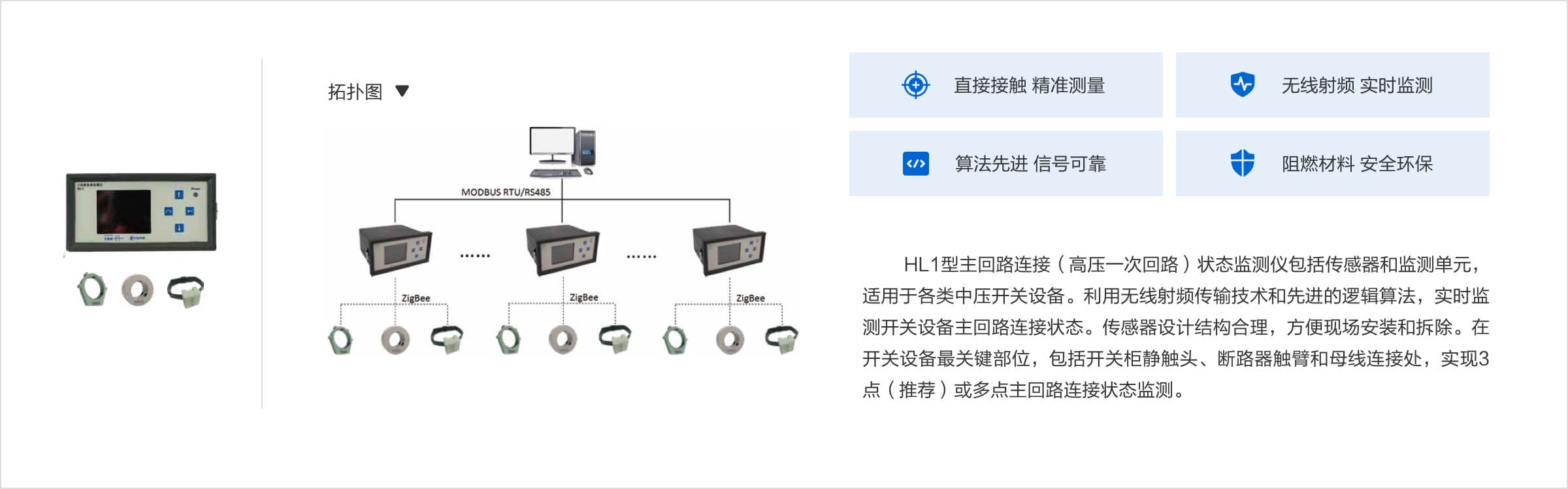

主回路连接状态监测仪

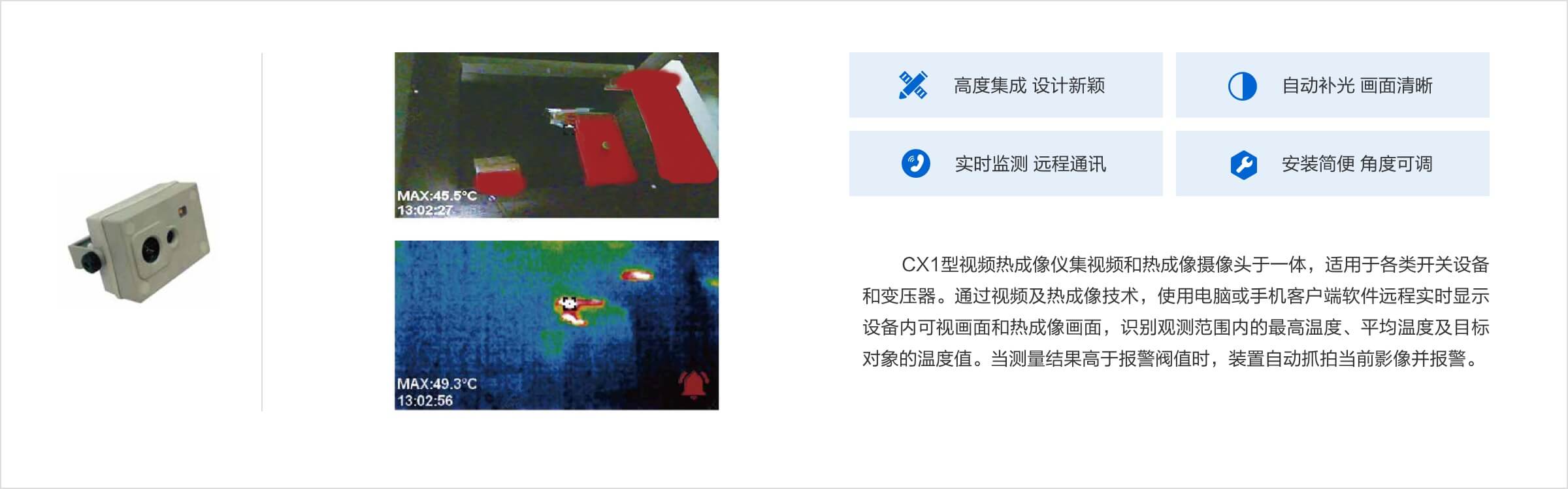

视频热成像仪
断路器动作全过程监测仪
